Ремонт гидравлических прессов C-образных и эффективное восстановление

C-образные гидропрессы ценятся за свободный доступ к заготовке и компактность. Однако единственная стойка рамы принимает на себя колоссальное усилие: металл постепенно устает, силовые узлы теряют точность, течёт масло. Без своевременного вмешательства машина рискует встать.

Введение в процесс восстановления поможет понять, как вернуть оборудованию поздочно заявленные характеристики, сократить простой и избежать повторных трат. Разберём типовые поломки, последовательность действий и нюансы, про которые редко пишут в инструкциях.

Почему C-образные прессы требуют особого подхода

Конструкция напоминает букву «С» только внешне. На практике это сложный набор цилиндров, гидролиний и направляющих, работающих синхронно. Небольшой перекос стола усиливается рычагом рамы, а микротрещина в штоке мигом превращается в незапланированный останов.

Высокая концентрация напряжений в зоне колонны.
Усиленные требования к чистоте масла из-за малого объёма системы.
Ограниченный доступ к обратной стороне силового цилиндра.

Главные симптомы износа

Машина редко ломается сразу. Сначала появляются едва заметные «звоночки», на которые стоит реагировать мгновенно.

Нарушение геометрии: перекос стола больше 0,05 мм.
Медленный набор давления при штатной подаче.
Повышенный шум насоса, пятна масла у основания рамы.
Нагрев гидробака выше 60 °C.

Поэтапная диагностика

Перед разборкой нужен план. Он экономит время, показывает скрытые дефекты и подсвечивает критичные зоны, которые нельзя игнорировать.

Визуальный осмотр сварных швов, проверка краски на вздутие.
Замер зазоров индикаторной стойкой по направляющим.
Анализ спектра вибраций для поиска начавшейся кавитации насоса.
Лабораторный тест проб масла на содержание воды и металла.

Экономическая выгода восстановления

Стоимость нового пресса сопоставима с тремя-пятью циклами капитального ремонта. При грамотной реанимации срок службы увеличивается на годы, а окупаемость доходит до одного месяца интенсивной работы.

Дополнительный бонус получают операторы: обновлённая машина работает тише, ход плунжера ровнее, а система управления становится предсказуемой.

Ремонт выгоден не только с финансовой стороны. Полный разбор узлов позволяет обновить гидравлику под современные уплотнения, ввести датчики давления, настроить плавный разгон. В результате уменьшается ударная нагрузка, улучшается повторяемость операций, снижается риск забраковки партий.

Рынок восстановленных C-образных прессов растёт стабильно. Предприятия предпочитают вкладываться в проверенные механизмы, чем тратить ресурсы на поиск нового оборудования и его долгую обкатку. Грамотно проведённый ремонт превращает старый корпус в технологичный инструмент, готовый к новым задачам.

Ремонт гидравлических прессов C-образных: восстановление работоспособности

C-образная конструкция ценится за компактность и свободный доступ к рабочей зоне. При износе гидроцилиндра или рамы оператор быстро замечает падение усилия, рост времени цикла, появление подтёков масла. Дальнейшая эксплуатация опасна: повышается риск заклинивания штока.

Восстановление выполняют по регламенту завода-изготовителя, но реальная практика в мастерских показывает, что большинство отказов повторяются. Проверка начинается с визуального осмотра, замера давления и температуры масла, затем переходит к разборке.

Частые неисправности C-образных прессов

Износ уплотнений на штоке и в распределителе.
Микротрещины в зоне шейки рамы, вызванные циклической нагрузкой.
Загрязнение фильтров, провоцирующее кавитацию и рывки хода.
Разрегулировка конечных выключателей хода плунжера.

Каждая из перечисленных проблем снижает усилие, а значит брак детали или штамповки растёт. Откладывать ремонт неразумно: стоимость простоя превышает цену ремонта.

Алгоритм восстановления

Дренаж масла, промывка бака, замена фильтра элементами с меньшим микрон-номиналом.
Разборка цилиндра, шлифовка штока, установка новых манжет из PTFE-компаундов.
Контроль геометрии рамы ультразвуком; при отклонении – частичная наплавка, последующий отжиг, фрезерование.
Сборка, регулировка дросселей, установка предохранительного клапана на рассчитанное усилие.

При обслуживании используются:

индикатор часового типа для проверки биения плунжера;
манометр до 400 бар с классом точности 1,0;
лазерная рулетка для сверки хода при наладке концевиков.

Сборку завершают пробным циклом на холостом ходе. После этого пресс нагружают ступенчато: 40 %, 70 %, 100 %. Мастер фиксирует давление, звук насоса, отсутствие перегрева. Если параметры стабильны пять минут под полной нагрузкой, ремонт признан успешным.

Советы по продлению ресурса

Грамотный подбор масла с классом чистоты ISO 4406 14/11/9 снижает износ вдвое. Регулярная смена фильтрующих элементов каждые 1000 часов тоже продлевает службу прессу.

Следите за температурой: при 55 °C вязкость падает, плунжер начинает «подпрыгивать».
Проверяйте крепёж рамы динамометрическим ключом раз в квартал.
Контроль параллельности стола и нажимной плиты предотвращает перекосы.

Соблюдение этих простых правил сохраняет точность оборудования и экономит бюджет на внеплановые работы. Берегите пресс – он ответит стабильным выпуском продукции.

Диагностика критических узлов: гидроцилиндр, насос и распределитель

Надёжность С-образного пресса напрямую зависит от корректной работы трёх компонентов: гидроцилиндра, маслонасоса и распределителя. Своевременная проверка позволяет избежать аварийного простоя и дорогостоящих работ.

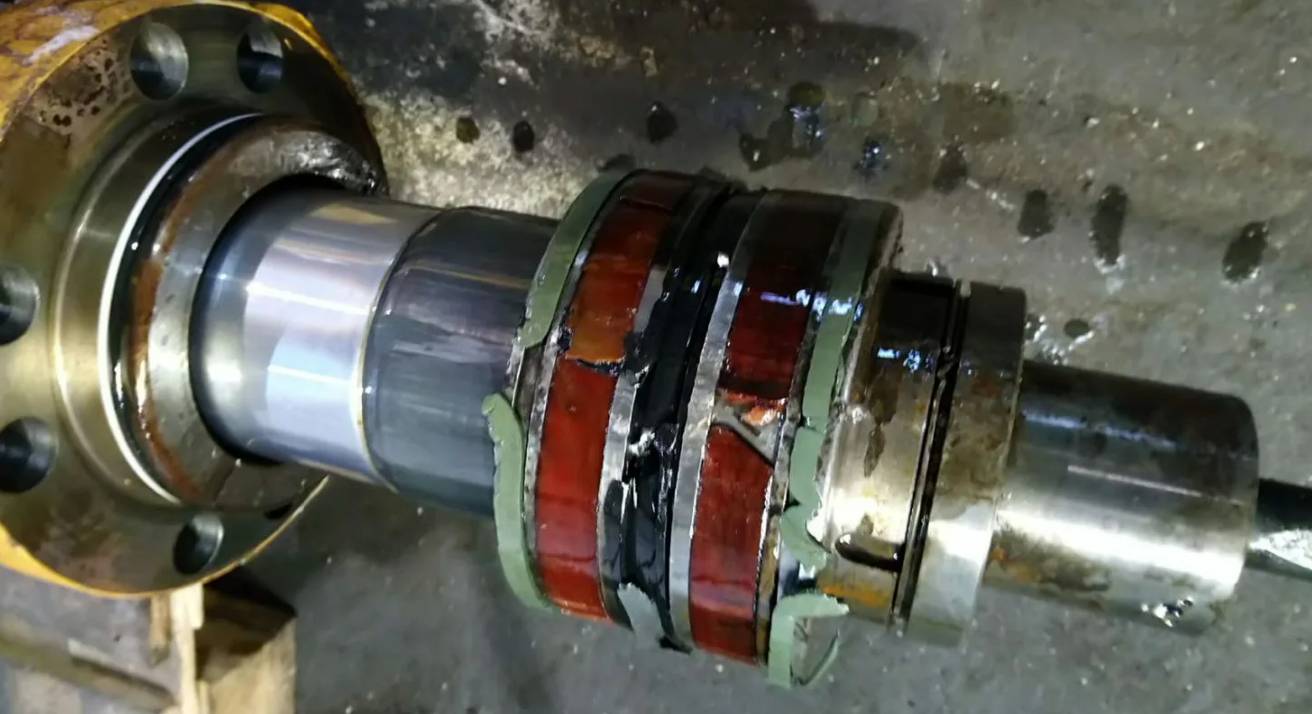

Признаки износа гидроцилиндра

Первый симптом – неустойчивая скорость хода штока. Если траектория зигзагообразная или ход рывками, значит есть внутренняя утечка через манжеты либо зеркало повреждено.

Появление масляных «потёков» вокруг штока.
Перегрев корпуса после короткого цикла.
Неравномерное усилие на разных этапах прессования.

Проверка проста: зафиксируйте шток в крайнем положении и измерьте падение давления за 60 секунд. Допустимое снижение – не более 5 %. При больших потерях необходим комплексный ремонт уплотнений.

Проверка маслонасоса под нагрузкой

Насос задаёт давление, поэтому его состояние влияет на скорость и силу прессования. Износ пары шестерён либо поршней проявляется характерным «свистом» и пульсацией потока.

Установите манометр на линии «нагнетание».
Дайте нагрузку 80 % номинала и фиксируйте давление в течение 30 секунд.
Сравните результат с паспортным значением.

Отклонение более 10 % указывает на износ. Дополнительно проверьте фильтр: забитый элемент повышает температуру масла, ускоряя старение уплотнений. Своевременная промывка продлевает ресурс и снижает энерго-потери.

При падении давления вместо рывка крутящий момент возрастает – верный признак кавитации. Устранить её можно, регулируя всасывающий трубопровод и заменив сетку фильтра на тонкую многоразовую.

Контроль распределителя и гидролиний

Распределитель отвечает за плавность переключения потоков. Залипание золотника вызывает задержку такта и ударные нагрузки на раму пресса.

Проверьте плавность хода рукоятки или сервоклапана без давления.
Измерьте разницу между входным и выходным давлением в каждом положении.
Прослушайте корпус стетоскопом: металлический звон сигнализирует о задире.

Небольшие зазоры допускаются, но при постоянном «засвистывании» замените изношенные втулки. Дополнительная мера – фильтрация масла до 10 µм: так вы снижаете риск задиров до минимума.

После сборки выполните цикл «холостого» прессования: 20 тактов без нагрузки выявят скрытые течи. Завершив испытание, зафиксируйте параметры в журнале. Регулярная регистрация показаний облегчает планирование сервисных работ.

Итоговый алгоритм проверки прост, но требует дисциплины. Выполняйте тесты раз в квартал, используйте калиброванный инструмент и храните отчёты. Только так оборудование сохранит паспортную производительность на долгие годы. Системный осмотр всегда дешевле аварийного простаивания.

Запланированная диагностика даёт возможность заменить уплотнения и фильтры в удобный момент, не останавливая производство в пиковый сезон.

Технология восстановления геометрии рамы после циклических нагрузок

Перед началом работ инженер осматривает сварные швы, измеряет соосность гидроцилиндра и планку пола. Отклонения фиксируются микрометром, поверочной линейкой и лазерным трекером. Эти данные станут базой для корректной правки.

Причины уводов и перекосов

Практика показывает: деформация растёт неравномерно. Нижняя часть рамы чаще разжимается, а верхняя – сжимается. Картину усугубляют температурные градиенты и нестабильное давление масла.

Избыточная нагрузка в пик цикла.
Гидроудары при износе золотников.
Просадка фундаментных болтов.

Устранить все факторы нельзя, но уменьшить их влияние реально, если рама вовремя проходит ревизию.

Подготовка к рихтовке

Коррекция геометрии начинается только после полного снятия внутренних напряжений.

Пресс отключают и прогревают до 60-70 °C инфракрасными панелями – металл становится пластичнее.
Ставят оптические марки и базовые подкладки: каждое перемещение фиксируется датчиком перемещения с точностью 0,01 мм.
Чистят посадочные поверхности, удаляют коррозию и остатки смазки, чтобы исключить ложные показания.

Далее подходит очередь гидравлических домкратов. Их распределяют симметрично, чтобы усилие шло точно по расчётной схеме. Шаг правки – не более 0,2 мм за один прогон.

Технологические приёмы выравнивания

Пластическая растяжка горячими прокладками: нагретые полосы проковывают слабую сторону, металл удлиняется и тянет раму.
Холодная компрессия: домкраты с усилием до 500 т стягивают «расползшиеся» стойки, затем фиксируют положение прихватками.
Импульсная виброосадка: короткие ударные циклы позволяют снять остаточное напряжение без дополнительных нагревов.

Комбинация методик подбирается после расчёта модуля упругости металла. Нередко достаточно двух проходов, чтобы вернуть допуски 0,03–0,05 мм/м.

Контроль результата и профилактика

После рихтовки проводят повторную лазерную съёмку. Геометрия считается восстановленной, когда разница между контрольными точками не превышает паспорта.

Приклеивают тензодатчики для мониторинга нагрузки в ходе первых 5000 циклов.
Проверяют параллельность стола и ползуна каждые 200 моточасов.
Регламентируют давление в гидросистеме с учётом фактической жёсткости каркаса.

Дополнительное укрепление выполняют наплавкой ребер или установкой буртов, если расчётная отдача пресса выросла. Своевременная корректировка удерживает точность штамповки, снижает износ направляющих.

В итоге рама служит дольше, а владельцу не приходится менять весь пресс. Методика проверена сотнями восстановленных станков и считается оптимальной для отечественных моделей усилием 63–250 т.
