Ремонт гидравлических прессов для металлообработки и диагностика и восстановление

Почему оборудование даёт сбой

Гидравлические прессы трудятся под серьёзной нагрузкой. Износ уплотнений, падение давления и коррозия цилиндра нередко приводят к остановке станка. Отслеживать ранние сигналы проще, чем терять часы на внеплановый простой.

Негерметичность магистралей вызывает потерю усилия.
Перегрев масла снижает вязкость и приводит к кавитации.
Микротрещины в поршневом штоке со временем расширяются.

Каждый пункт из списка легко пропустить без регулярного осмотра. Плановая проверка позволяет удержать линию в рабочем состоянии, а затраты на профилактику несравнимы со стоимостью полной остановки.

Что включает грамотная диагностика

Перед ремонтом мастер оценивает прибором давление, проверяет чистоту жидкости и слушает насос через стетоскоп. Результаты измерений фиксируются в карте пресса: такой документ ускоряет последующие работы.

Сначала снимаются показатели манометров при холостом ходе и под нагрузкой.
Затем исследуется масло на содержание воды и металлической стружки.
После этого выполняется визуальный контроль уплотнений и резьбовых соединений.

Тишина пресса управляемого клапанами говорит о правильной настройке зазоров, а нехарактерные удары сигналят о завоздушивании. Акустическая картина часто указывает неисправность точнее, чем электронный датчик.

Восстановление: краткий план действий

После диагностики начинается замена изношенных частей. Рабочий цилиндр шлифуется, шток хромируется, сальники подбираются по каталогу. Бортовой фильтр меняется вместе с маслом, иначе новая деталь быстро загрязнится.

Шлифовка цилиндра удаляет задиры и выравнивает геометрию.
Хонингование создаёт сетку, удерживающую тонкую плёнку масла.
Новые кольца из фторкаучука работают дольше резиновых аналогов.

Завершающий этап – контрольное испытание под номинальным давлением. Исправный пресс держит нагрузку без скачков, температуру без перегрева, уровень шума – в привычных пределах. Если параметры сохраняются 30 минут, оборудование возвращается на линию.

Невозможно представить современный цех без пресса. Простой даже на пару смен разрывает график выпуска деталей. Поэтому опытный инженер всегда держит под рукой манометр, термопару и комплект уплотнений – эти мелочи спасают планы производства.

Регулярная проверка, чёткая карта техобслуживания и оперативное устранение мелких повреждений продлевают ресурс системы. Благодаря такому подходу пресс служит годами, обеспечивая стабильное качество штамповки.

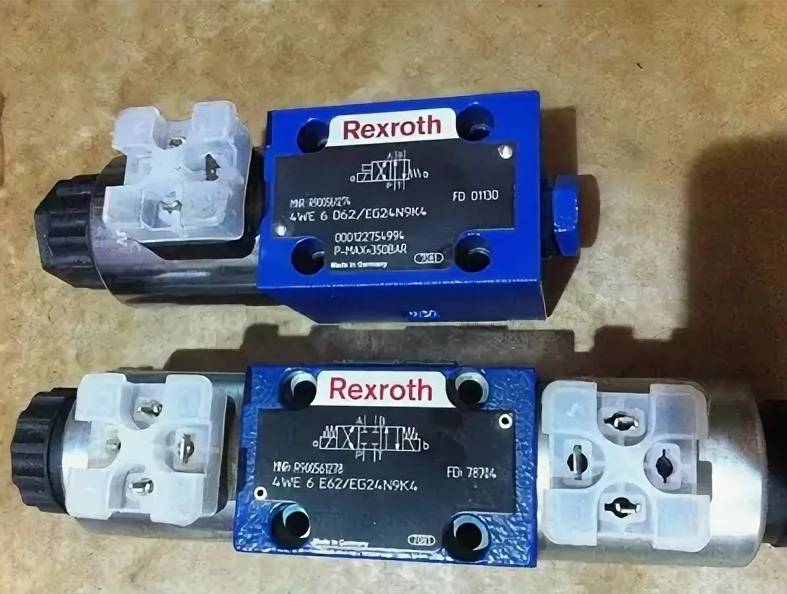

Диагностика и настройка системы управления давлением через гидрораспределитель

Типичные симптомы сбоев

Нарушения заметны без разборки корпуса, достаточно наблюдать работу станка и манометр.

Нестабильное давление – стрелка колеблется более ±5 %, рывки чувствуются на пульте.
Глухие удары цилиндра при обратном ходе свидетельствуют о подсосе воздуха или залипании золотника.
Перегрев масла выше 60 °C указывает на внутренние утечки либо перекрытие дросселя.

Алгоритм диагностики

Проверка занимает меньше часа, если следовать чёткому порядку.

Снять крышку распределителя, убедиться в целостности пружин, шайб, седла.
Отсоединить линию управления, подключить эталонный датчик вместо штатного, сверить показания.
Сбросить давление до нуля, медленно поднять его ручным насосом, проверить плавность хода.
Осмотреть фильтры тонкой и грубой очистки, загрязнение выше 30 % допуска считается браком.

Тонкая настройка гидрораспределителя

После устранения механических дефектов переходим к юстировке. Процесс требует терпения: лишний пол-оборот винта изменит силу пресса на десятки килоньютонов. Финальная притирка золотника завершается только после выхода параметров в паспортное окно.

Чистота жидкости – залог долгой работы. Перед каждой регулировкой смените или профильтруйте масло.
Шаг регулировочного винта – не более 30°; после каждого перемещения держите паузу пять секунд, чтобы стабилизировался поток.
Контроль перегрева: каждые десять циклов теста ощупайте корпус распределителя, температура руки не должна ощущаться обжигающей.

Завершающий этап – фиксация найденного положения контргайкой, пломбировка и запись параметров в журнал обслуживания. Такой подход избавляет бригаду от внезапных остановок, а пресс работает ровно столько, сколько заложено заводом-изготовителем.

Восстановление уплотнительных элементов и проверка герметичности после сборки

Износ уплотнений резко снижает рабочее давление, провоцирует утечку масла и перегрев. При систематических просадках мощности ремонт сводится не к «подтянуть гайки», а к точному восстановлению резинотехнических деталей и посадочных поверхностей.

Какие виды уплотнений применяют в гидропрессах

Манжета поршня – удерживает рабочее давление внутри цилиндра.
Кольца переднего уплотнения штока.
Направляющее кольцо для ограничения боковых нагрузок.
Шнуры квадратного сечения в крышках распределителей.

Материал подбирают по среде, температуре и частоте циклов. NBR выдержит минералку, FKM предпочитают там, где много синтетики и до 200 °C, а полиуретан компенсирует микроперекосы штока.

Порядок восстановления и замены

Последовательность повторяется из цеха в цех, но пропуск любого шага обернётся повторной разборкой.

Снять старое уплотнение без царапин на металле.
Очистить канавку от лака и твёрдых частиц.
Проверить геометрию посадочных мест индикаторной скобой.
Проточить или отшлифовать при выходе овальности за допуск.
Установить новое кольцо с тонким слоем совместимой смазки.

При глубокой выработке канавку восстанавливают наплавкой аргоном с последующей механической обработкой. Деталь возвращается к номинальному размеру, а срок службы растягивается на несколько лет.

Контроль герметичности после сборки

Собранный узел нельзя пускать в серию, пока не подтверждена целостность контура.

Испытание гидростатикой при 1,25 ? номинального давления.
Динамометрический замер усилия сжатия во всём ходе.
10-минутная выдержка под давлением – падение не более 2 %. Это фиксируют в журнале.

При холодных тестах небольшие подтеки проявляются редко. Поэтому практики добавляют контроль на нагретом масле до 60 °C: зазор расширяется, и слабое место открывается во время испытаний.

Частые ошибки и как их избежать

Монтаж сухих колец – край рвётся при первой подаче масла.
Использование отвертки вместо пластикового крючка.
Пренебрежение обезжириванием канавки перед установкой.
Недостаточный прогрев пресса перед пиковой нагрузкой.

Цель процедуры – добиться 100 %-ой герметичности без возвратов из цеха. Чёткое соблюдение шагов и аккуратная работа с посадочными поверхностями делают проверку формальностью, а не лотереей. Отремонтированный пресс держит давление, цилиндры движутся плавно, а масло остаётся там, где ему положено.
